電動閥門控制器與閥門電動裝置配套使用，主要控制電動閥門的開關。那么電動閥門控制器的作用是如何實現的呢?這需要我們從電動閥門控制器原理來入手，下面，上海湖泉閥門廠家為大家介紹電動閥門控制器原理。

　　電動閥門控制器組成部分包括控制電路、工作顯示電路、開度指示電路和主電路四部分。

　　電動閥門控制器原理：
　　接通控制器的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制器為遠控狀態。當閥門在“全開”位置時，面板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮。
　　“現場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控制器為遠控狀態時，控制器面板上的“開閥”、“關閥”、“停”等按鍵起控制作用?，F(xiàn)場電動裝置上的“現場開”、“現場關”按鈕不起作用(用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制器的遠控功能)。當選擇控制器為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制器面板的“開閥”、“關閥”、“停”等按鍵不起作用。
　　按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。

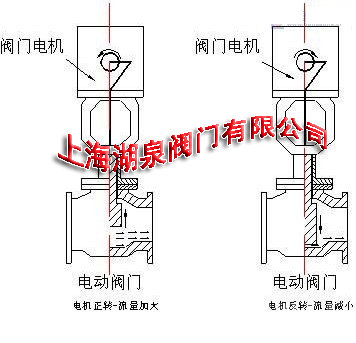

　　電動閥門控制器原理圖

　　電動閥門控制器操作步驟：

　　1、開度表：閥門開啟、關閉的程度。
　　2、黃綠色指示燈：過轉矩指示，全開全關指示。閥門開關過程指示燈閃動，全開全閉指示燈常亮。
　　3、紅色指示燈：電源指示。
　　4、電源開關：撥到電源位置，接通電源，相反切斷電源。(均指控制電源)
　　5、閥開按鈕：控制閥開。
　　6、閥關按鈕：控制閥關。
　　7、切換開關：本機位置-由本機操作或現場按鈕操作(有自鎖)
　　自動位置-由自動裝置控制或現場按鈕操作(無自鎖)
　　8、開度調節電位器：調節開度表與閥門開度對應。
