PZ973H-10C DN800電動刀閘閥的結構及工作原理

[ 2024-06-18 ]

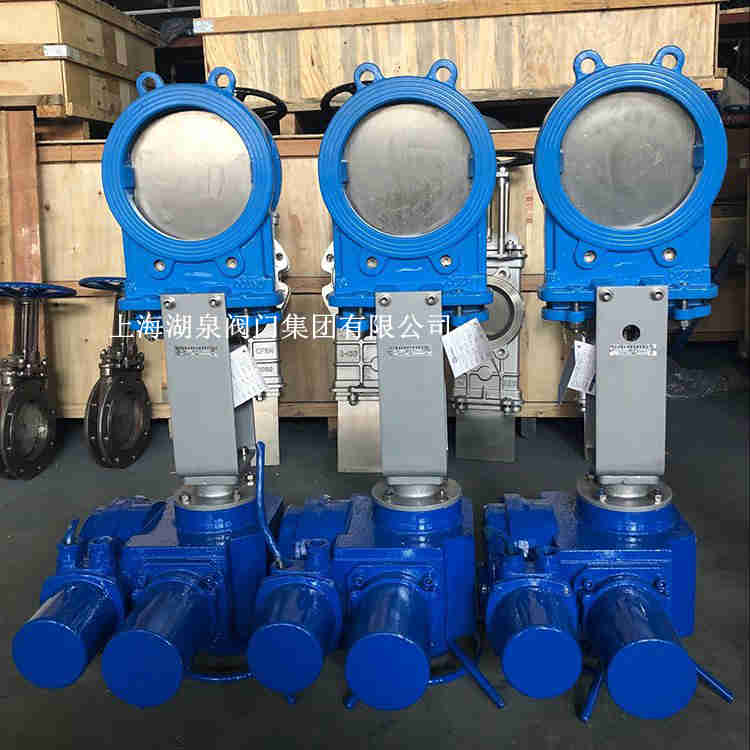

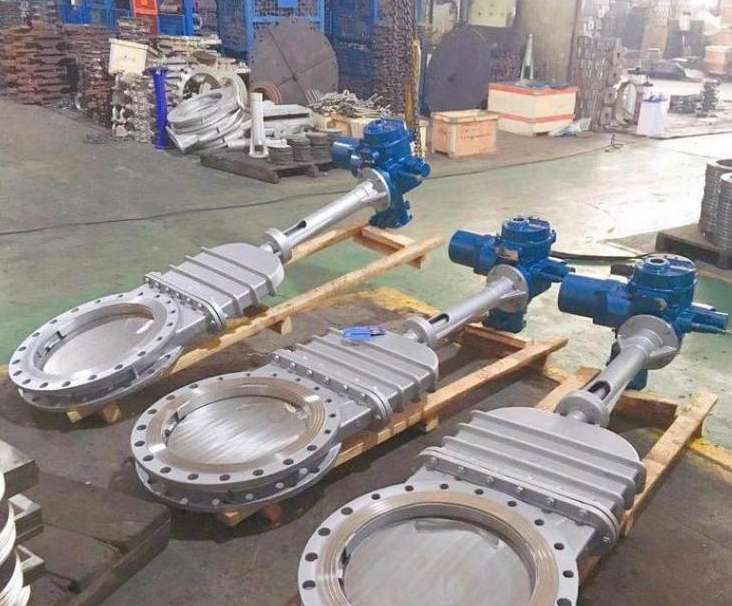

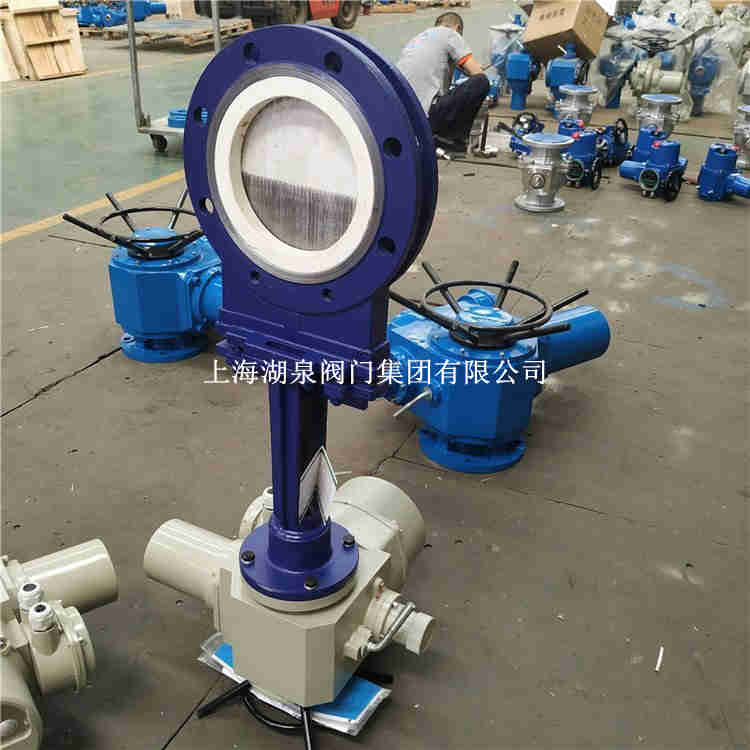

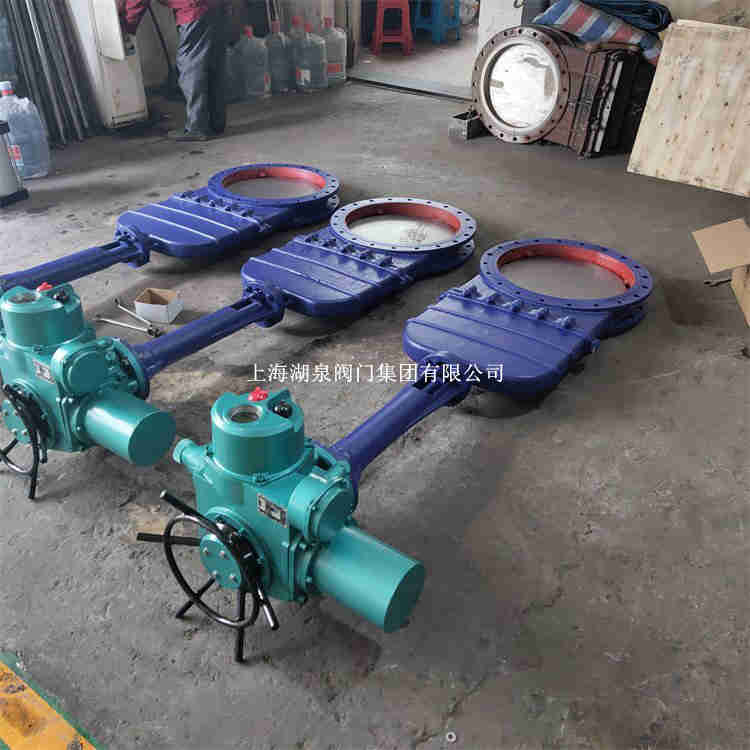

電動刀閘閥由電動執行器、手動機構、閥門主體和密封結構組成。其中，電動執行器是閥門的動力來源，手動機構用于在電源故障時手動開啟或關閉閥門，閥門主體是控制流體流量和壓力的核心部分，密封結構確保閥門的密封性能。PZ973H-10C DN800電動刀閘閥的結構及工作原理——電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

密封性能好：電動刀型閘閥的密封件采用優質材料制作而成，具有較好的耐磨性和耐腐蝕性，可以保證閥門的密封性能和使用壽命。切斷能力強：由于電動刀型閘閥的閘板形狀類似于刀片，可以有效地切斷物料，防止泄漏。這種切斷能力使得電動刀型閘閥在某些特定的應用場景下具有更好的適應性。電動刀型閘閥廣泛應用于電力、石油、化工、造紙、城市給排水等領域。在這些領域中，電動刀型閘閥被廣泛應用于流體控制系統中，如物料輸送、氣體壓縮、水處理等領域。通過電動刀型閘閥的應用，可以實現流體的開關和調節，達到流體控制的目的。

刀閘閥的主要包含3個方面，分別是刀閘閥的操控手輪、閥體外壁、內部控制裝置。大家采用刀閘閥目的是為了可以通過操控刀閘閥門上面容易操作的手輪，使閥體內部的控制裝置開展一系列的物理運動，之后產生閘閥的開合，這樣就能使刀閘閥開展正常的作業，控制管道的通斷了。刀閘閥的內部構造是很復雜的，大家用手轉動刀閘閥的手輪，使其產生轉動，這樣能使刀閘閥撥動刀閘閥內部的杠桿和齒輪進行工作，經過聯動式的運動，才能使閘閥內部的阻斷裝置產生快速的改變，按照轉動方向的不同使刀閘閥開展開合。并且這種作業才能在非常短的時間內完成，才能合理有效地合理安排時間，提升工作效率。

電動閘閥廠家

刀閘閥與普通的閘閥相比較，主要突出了以下優勢：

1、U型密封墊具備優異的密封效果。

2、全通徑設計，使介質通過能力強。同時才能在污物介質的工況下，易安裝、易拆裝、檢修方便快捷，無需取下閘閥就可以更換閥門的密封件，促使閘閥維護更簡單。

3、具備閘刀功能的閘板，閘斷效果明顯、能合理有效的閘斷介質中各類雜物、解決含有塊狀、顆粒及纖維介質閘斷后的泄漏現象。

4、刀閘閥的稍短構造尺寸，設備體積較小、流阻小、重量較輕、大大節省原材料，采用合理有效空間小。

當刀閘閥處于開啟狀態時，刀板上升，流體可以通過閥門進出管道。當需要關閉閥門時，控制機構使刀板下降，使刀板與閥門底座的密封面接觸，從而完全切斷管道中的流體。在切斷管道流體時，刀板與閥門底座的密封面之間形成一個夾角，使介質被切斷并擠壓出閥門，從而達到閥門切斷流體的目的。刀閘閥的密封墊圈通常采用金屬墊圈或彈性材料墊圈，當閥門關閉時，墊圈被擠壓緊密地貼合在刀板和閥門底座的密封面上，達到防止介質泄漏的目的。在操作刀閘閥時，可以采用手動、電動或氣動控制方式，實現閥門的開啟和關閉。
