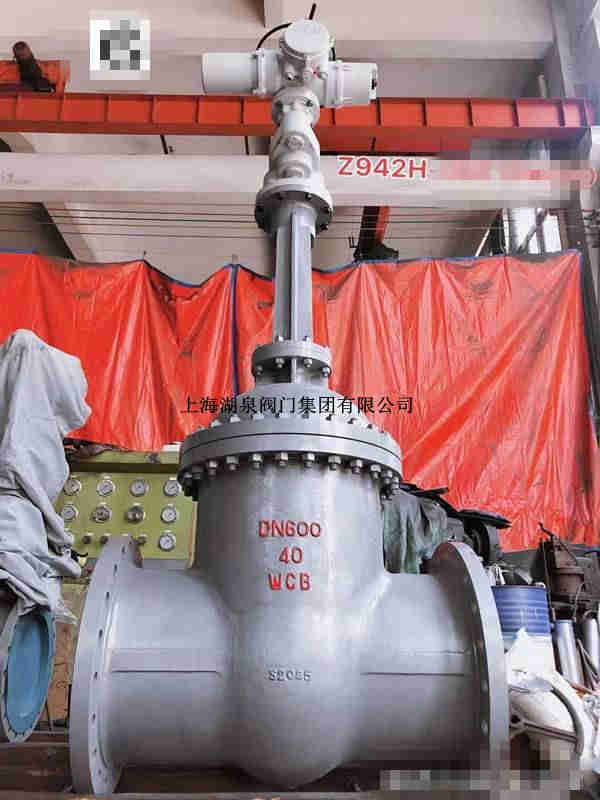

請問z942h-100電動閥門什么意思
[ 2022-10-24 ]
請問z942h-100電動閥門什么意思
z----閘閥
9-----電動
4-----法蘭連接
2-----明杠楔式剛性雙閘板
h-----密封面材質是13Cr系列合金鋼
100---kg壓力
產品型號
編號說明
z942h-100電動閥門什么主要性能參數
z942h-100電動閥門什么主要外形及結構尺寸
z----閘閥
9-----電動
4-----法蘭連接
2-----明杠楔式剛性雙閘板
h-----密封面材質是13Cr系列合金鋼
100---kg壓力

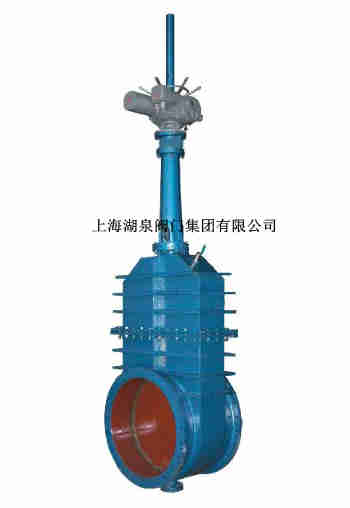

可以叫電動高壓閘閥、電動法蘭式雙閘板閘閥
產品型號
| Z | 9 | 4 | 2 | H | - | 16 | C |
| 類型 | 傳動方式 | 連接形式 | 結構形式 | 密封材料 | 公稱壓力 | 閥體材料 |
| 1 | 類型代號 | Z 閘閥 | |||
| 2 | 驅動方式 | 4 正齒輪 | 5 錐齒輪 | 6 氣動 | 9 電動 |
| 3 | 連接形式 | 1 內螺紋 | 4 法蘭式 | 6 對焊式 | |
| 4 | 結構形式 | 0 明桿彈性楔式單板 | 1 明桿楔式單板 | 2 楔式雙閘板 | 3 平行單板 |
| 5 | 密封面材料 | X 橡膠 | H 合金不銹鋼 | Y 硬質合金 | N 尼龍 |
| 6 | 公稱壓力 | 單位Bar ＝ 0.1 MPa | |||
| 7 | 閥體材料 | C 碳鋼 | P 鉻鎳不銹鋼 | R 鉻鎳鈦不銹鋼 | I 鉻鉬鋼 |
z942h-100電動閥門什么主要性能參數
| Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要性能參數 | ||||||||
| 型號 | PN | 工作壓力/MPa | 適用介質 |
適用溫度 /℃ |
閥體、閥蓋、支架、閘板 | 閥桿 | 密封面材料 | 填料 |
| Z942H-100 | 100 | 10.0 | 水、蒸 汽、油品 | ≤200 | 碳素鋼 | 鉻不銹 鋼 | 堆焊鐵 基合金 | 石棉石墨/柔性石墨 |
| Z942H-100I | 100 | 10.0 | 蒸汽、 油品 | ≤350 | 鉻鉬合金鋼 | 鉻鉬鈦 不銹鋼 | 堆焊硬 質合金 | 柔性石墨 |
z942h-100電動閥門什么主要外形及結構尺寸
| Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要外形及結構尺寸(mm) | |||||||||
| DN | L | D | D1 | D2 | D6 | b | z×φd | H | 重量/kg |
| 125 | 400 | 310 | 250 | 210 | 176 | 42 | 8×φ34 | 616 | 230 |
| 150 | 450 | 350 | 290 | 250 | 204 | 46 | 12×φ34 | 670 | 300 |
| 200 | 560 | 430 | 360 | 312 | 260 | 52 | 12×φ41 | 730 | 456 |
| 225 | 650 | 470 | 400 | 362 | 287 | 56 | 12×φ41 | 865 | 745 |
| 250 | 650 | 500 | 430 | 382 | 312 | 60 | 12×φ41 | 865 | 762 |
